Quvvat manbai Zalman Wattbit II 500-XEII (500 Vt), 220-230 VAC,83%,120 mm, MB24, CPU (4+4)

ZALMAN Wattbit II 500W quvvat manbai ATX formatida, ya'ni u ko'pchilik shaxsiy kompyuterlar bilan mos keladi. U 500 Vt quvvatga ega, bu ofis/uy kompyuteri yoki o'rtacha o'yin tizimi uchun etarli. ZALMAN Wattbit II 500 Vt quvvat manbai simlarning chigallashishini oldini olish uchun mato o'ralgan 20+4 pinli asosiy ulanish ulagichiga ega. Protsessor quvvat manbai 4+4 pinli kabelga ega bo'lib, u mos keladigan konnektorli ikkita turdagi anakartlarga mos keladi, shuningdek, video kartalar uchun ikkita PCI-Express quvvat ulagichining mavjudligi. Shuningdek, u o'rtacha foydalanuvchi uchun etarli bo'lgan sata 15 pinli va molex 4 pinli quvvat ulagichlariga ega.

Model past kuchlanish, qisqa tutashuv va haddan tashqari oqim va kuchlanishdan himoya bilan jihozlangan. 120 mm fan quvvat manbaini sovutish uchun javobgardir.

Qadoqlash va aksessuarlar

ZALMAN Wattbit II 500W [ZM500-XE II] quvvat manbai yorqin ranglarsiz, ekologik toza karton qadoqlarda yetkazib beriladi. Old tomonda yuqori o'ng burchakda kompaniya logotipi, markazda qora chiziqda qurilma modeli ko'rsatilgan: "Wattbit II 500W 83+", yuqorida rus tiliga tarjima qilingan yozuv bor: "ikki tomonlama" kommutatsiya quvvat manbai". Pastki o'ng burchakda sariq dumaloq stiker mavjud bo'lib, bu elektr jihoz Koreya va Evropada foydalanish uchun mo'ljallangan.

Zalman logotipi, yozuvi va quvvat manbai modeli paketning muhr tomonida va parallel tomonida ko'paytiriladi.

Yonlarning birida 400, 500, 600 Vt quvvatga ega ushbu seriyali quvvat manbalarida ishlatiladigan ulagichlar soni haqida ma'lumot mavjud. Miqdorlar bir xil: 1 x asosiy 20+4 pin, 1 x CPU 4+4 pin, 2 x PCI Express 6+2 pin, 4 x SATA 15 pin, 3 x molex 4 pin.

Qarama-qarshi tomonda korporativ logotip va quvvat manbai modeli ham uslubni saqlab qolgan holda takrorlanadi.

Orqa keng tomonning yuqori chap tomonida qora fonda allaqachon tanish bo'lgan model nomi, quyida ingliz, koreys va singan rus tillarida elektr ta'minoti energiya tejamkorligi, 120 mm jim ventilyatorga ega va bir nechta xavfsizlik talablariga javob beradigan tavsif mavjud. standartlar. O'ng tomonda, jadvalda ZM500-XEII qurilmamiz uchun ushbu Wattbit II seriyasining barcha quvvat manbalari uchun kuchlanish va oqim uchun texnik xususiyatlar ko'rsatilgan:

kirish AC kuchlanishi 220-230 V, chastotasi 50-60 Gts, bu bizning elektr tarmog'imizga mos keladi

chiziqli oqim: 3,3 V / 16 A; 5 V / 15 A - maksimal. ikki liniyada quvvat 110 Vt, 12 V / 37,5 A - 450 Vt

umumiy quvvat 500 Vt

Uskunalar

Paketni ochganimizdan so'ng bizga foydalanuvchi qo'llanmasi va unga ilova taqdim etiladi. Elektr ta'minotining o'zi pufakchaga o'ralgan, 220 V kuchlanish kabeli klassik qora rangda.

Bundan tashqari, elektr simlarini mahkamlash va kabelni boshqarish uchun 5 ta qora galstuk (Zalman uchun katta plyus) va 4 ta kumush o'rnatish vintlari (Zalman palyaço tabassumi) mavjud. Albatta, vintlardek rangi haqida hech qanday tanqidiy narsa yo'q, lekin bu hech bo'lmaganda g'alati va tushunarsiz.

Foydalanuvchi qo'llanma Zalman'dan WattBit II quvvat manbalarining ushbu liniyasidagi barcha uchta model uchun universaldir.

Uskunalar yuqorida tavsiflangan narsalarga mos keladi, hamma narsa kiritilgan va tegishli miqdorda. E'tibor bering, hatto o'rnatish vintlarining rasmi ham qora bo'lmasligi kerakligini ko'rsatadi.

Xarakteristikalar tarmoq, kuchlanish, quvvatning barcha ko'rsatkichlarini batafsilroq ko'rsatadi. Saqlash shartlari va ish paytida mumkin bo'lgan haroratlar ham ko'rsatilgan.

Qo'llanmada ko'rsatilgan vazn 1,69 kg, mening tarozimdagi ko'rsatkich 1,247 kg, menimcha, agar siz quti, elektr kabeli, qo'llanma va zip bog'ichli sumkani qo'shsangiz, vintlar bilan aynan shu raqamni olasiz. Biroq, nima uchun bu ko'rsatkich "qurilma xususiyatlari" kichik bandida joylashganligi katta koreys siri (yoki Xitoy ishlab chiqaruvchisining siri).

Quyida kompyuter qurilmalari uchun har bir quvvat simining miqdori va uzunligi keltirilgan. Juda foydali ma'lumot, men ham noto'g'ri og'irlik ma'lumotlari asosida uzunlikni tekshirdim, lekin kabellarning uzunligi ko'rsatilgandek bir xil.

Qo'llanmaga ilova elektr ta'minotining nomini, ushbu quvvat manbai bilan tashish, saqlash va boshqa manipulyatsiyalar bo'yicha barcha ma'lumotlarni tavsiflaydi.

Tashqi ko'rinish

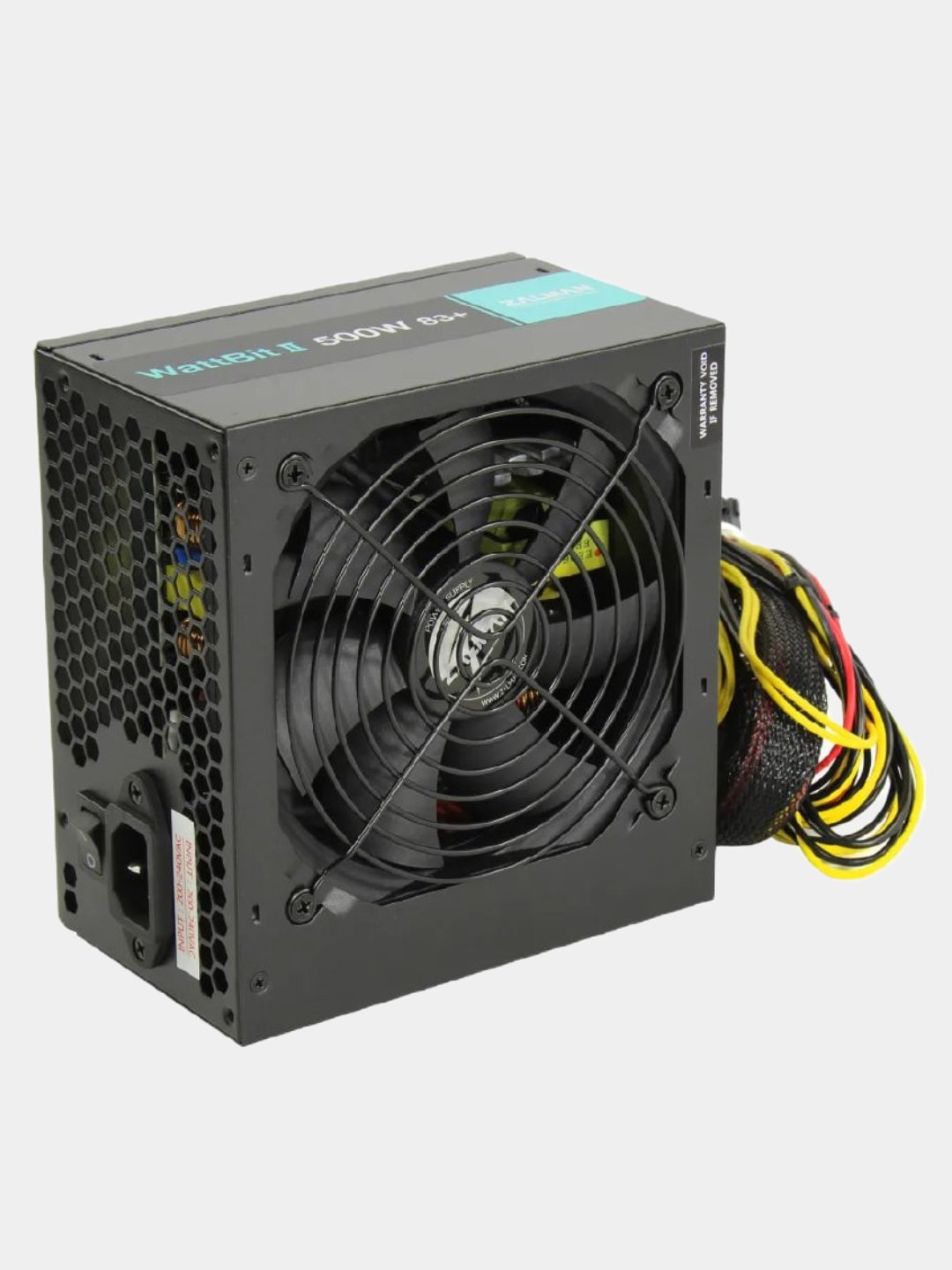

Sovutish ventilyatorining yonidan siz fanning o'zini ko'rishingiz mumkin, o'lchami 120 x 120 mm, qora, markazda kompaniya logotipi bilan. 4 ta katta vintlar fanning o'zini ham, himoya metall panjarani ham mahkamlaydi, bu esa qurilma yoki fanning o'ziga katta elementlarning kirib kelishidan himoya qiladi - masalan, tasodifiy, egilgan, foydalanilmagan molex 4 pinli yoki SATA 15 pinli quvvat ulagichi, bu ayniqsa, yuqori quvvat manbaiga ega eski holatlar uchun to'g'ri keladi. Ko'pgina zamonaviy quvvat manbalarida bu yechim elektr ta'minoti korpusidagi teshiklar bilan almashtiriladi: bu erda yechim eski: bu fanning joylashuvi bilan birinchi quvvat manbalarini juda eslatadi, lekin funksionallikda hech qanday farq yo'q, u juda chiroyli ko'rinadi; . E'tibor bering, fan markazda aniq joylashmagan, lekin o'ralgan simlar bilan teshikning chap tomoniga siljigan.

Simlarning o'ralganligi chigal emas, taglikdagi barcha modullar aniq ajratilgan, shunday bo'ladiki, turli xil modullarning bir nechta simlari taglikda bir-birining ustiga tushadi va bularning barchasi juda yaxshi ko'rinmaydi. Asosiy 20+4 pinli konnektordagi ortiqcha oro bermaydan juda mamnun bo'ldim, bu kichik narsaga o'xshaydi, lekin menga ishoning, shaxsiy kompyuterni yig'ishda, hatto bitta berilgan simlar to'plamining izolyatsiyasi ham juda ko'p tartib yaratadi va estetika qo'shadi. Simlar va quvvat ulagichlarining sifati yaxshi, men hech qanday aniq kamchiliklarni ayta olmayman.

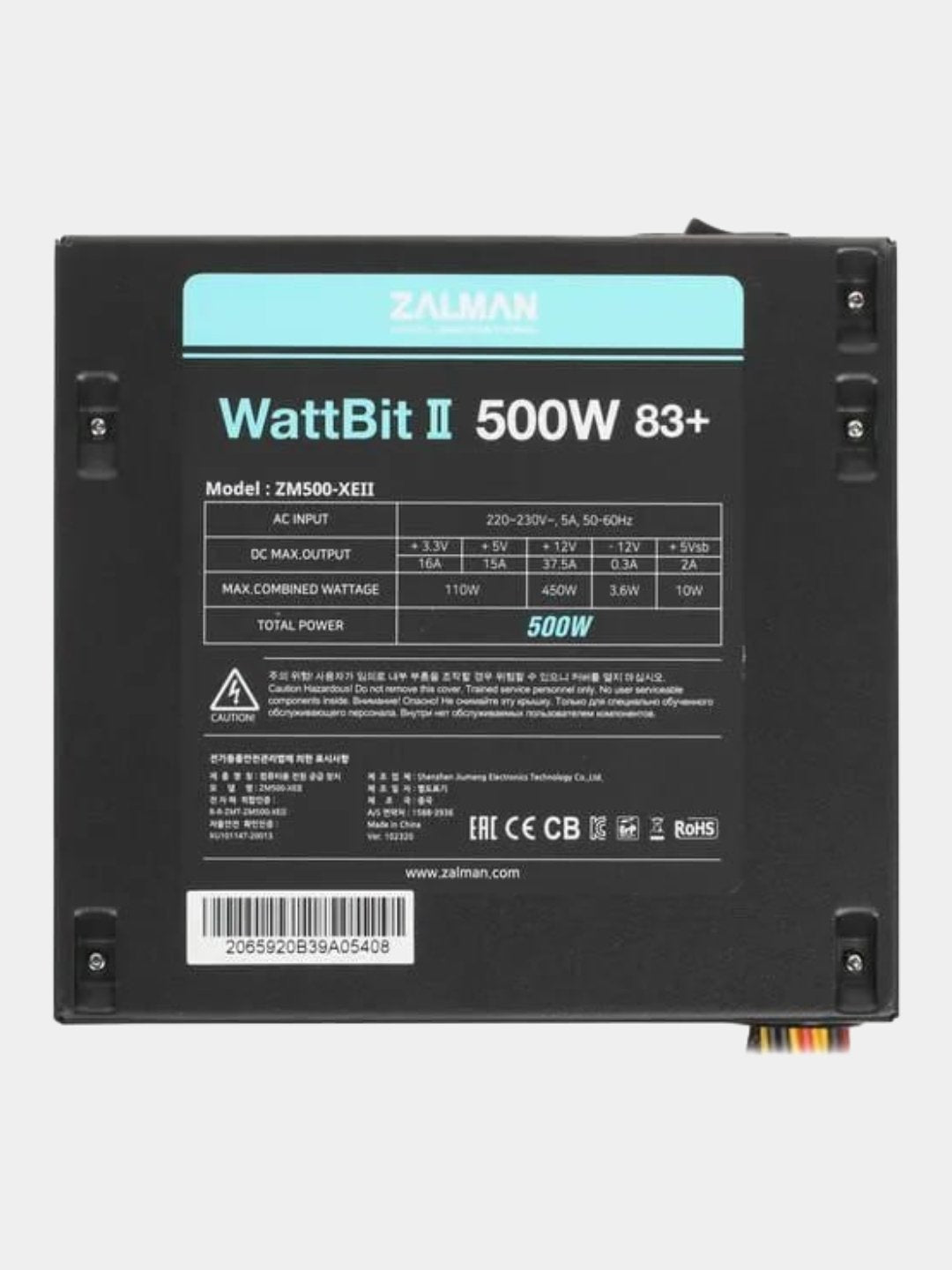

Ventilyatorning orqa tomonida ko'k fonda korporativ logotip, model nomi va qadoqdagi quvvat va kuchlanishning takroriy jadvali bo'lgan katta stiker mavjud. Elektr moslamasi bilan ishlashda turli xil ehtiyot choralari ko'rsatilgan.

Ko'p turdagi holatlarda o'rnatilganda ko'rinadigan tomonida biz qora va ko'k ranglarda bezatilgan model va kompaniya logotipini ko'rsatadigan egri yopishtirilgan stikerga egamiz.

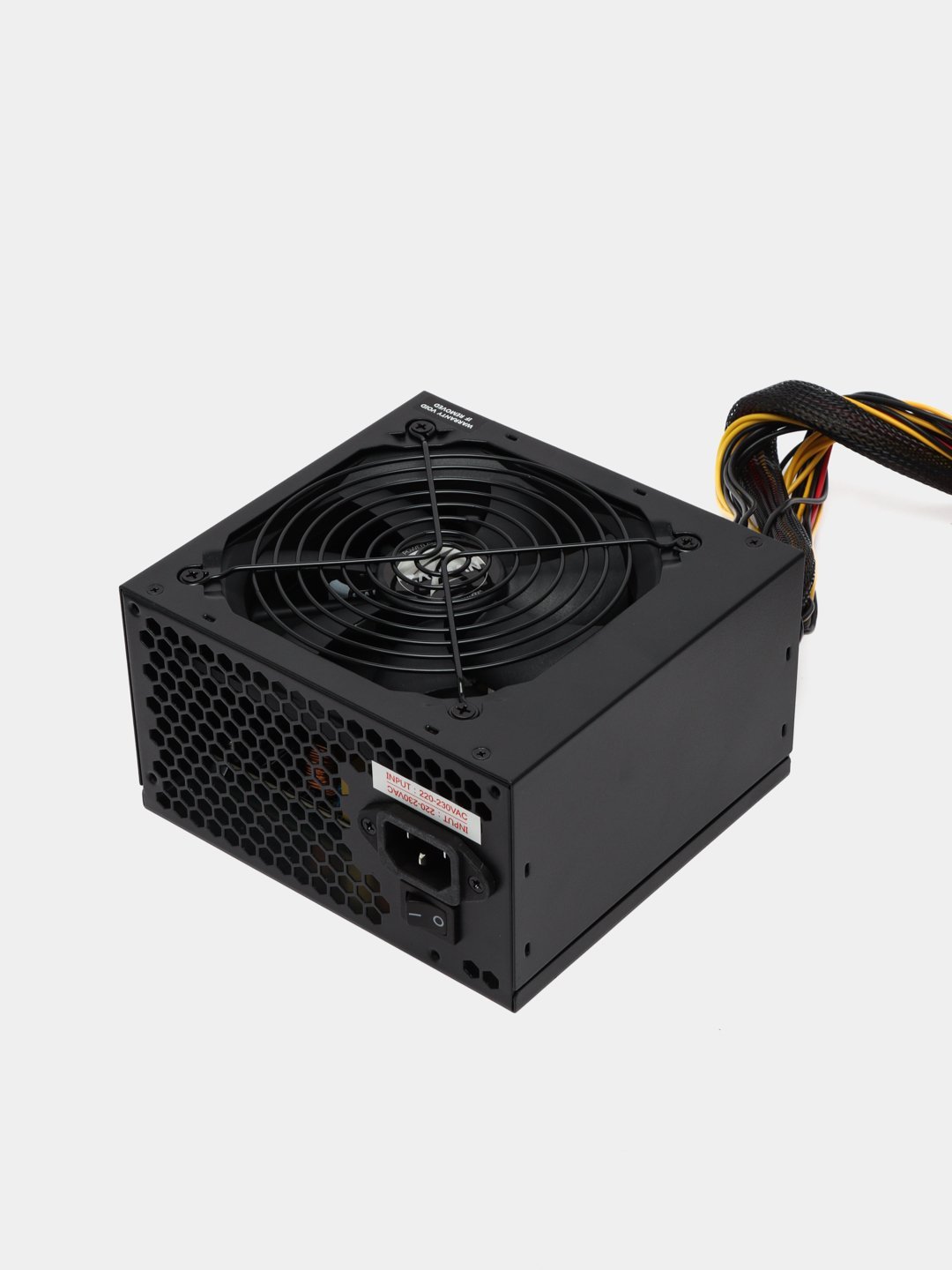

Quvvat ulagichi va shamollatgichning yon tomonida klassik rasm, yoqish / o'chirish tugmasi, 220 V quvvat manbaini ulash uchun ulagich, shamollatish va issiq havoni olib tashlash uchun chuqurchalar ko'rinishidagi teshik mavjud. Kiruvchi kuchlanish 220-230 V haqida qo'shimcha stiker ham mavjud

O'rnatish va ishlatish

Sizning holatingizdagi elektr ta'minotining joylashishiga qarab, biz qurilmani joylashtiramiz va uni 4 ta o'rnatish vintlari bilan mahkamlaymiz (men to'plamda taqdim etilganlardan bittasini olmadim). Biz ishga tushirish va ishlash uchun zarur bo'lgan tizimning barcha tarkibiy qismlarini ulaymiz, agar mavjud bo'lsa, hamma narsani kabelni boshqarish maydoniga oldindan olib kelamiz.

Misol sifatida Zalman S2 MidTower korpusidan foydalanib, simlar etarlicha uzun ekanligini ko'rishingiz mumkin.

Zalmandan o'rnatilgan quvvat manbai kompyuter korpusidagi maxsus teshik orqali shunday ko'rinadi, ranglar yoqimli, ammo egri stiker bilan omadim kelmadi.
