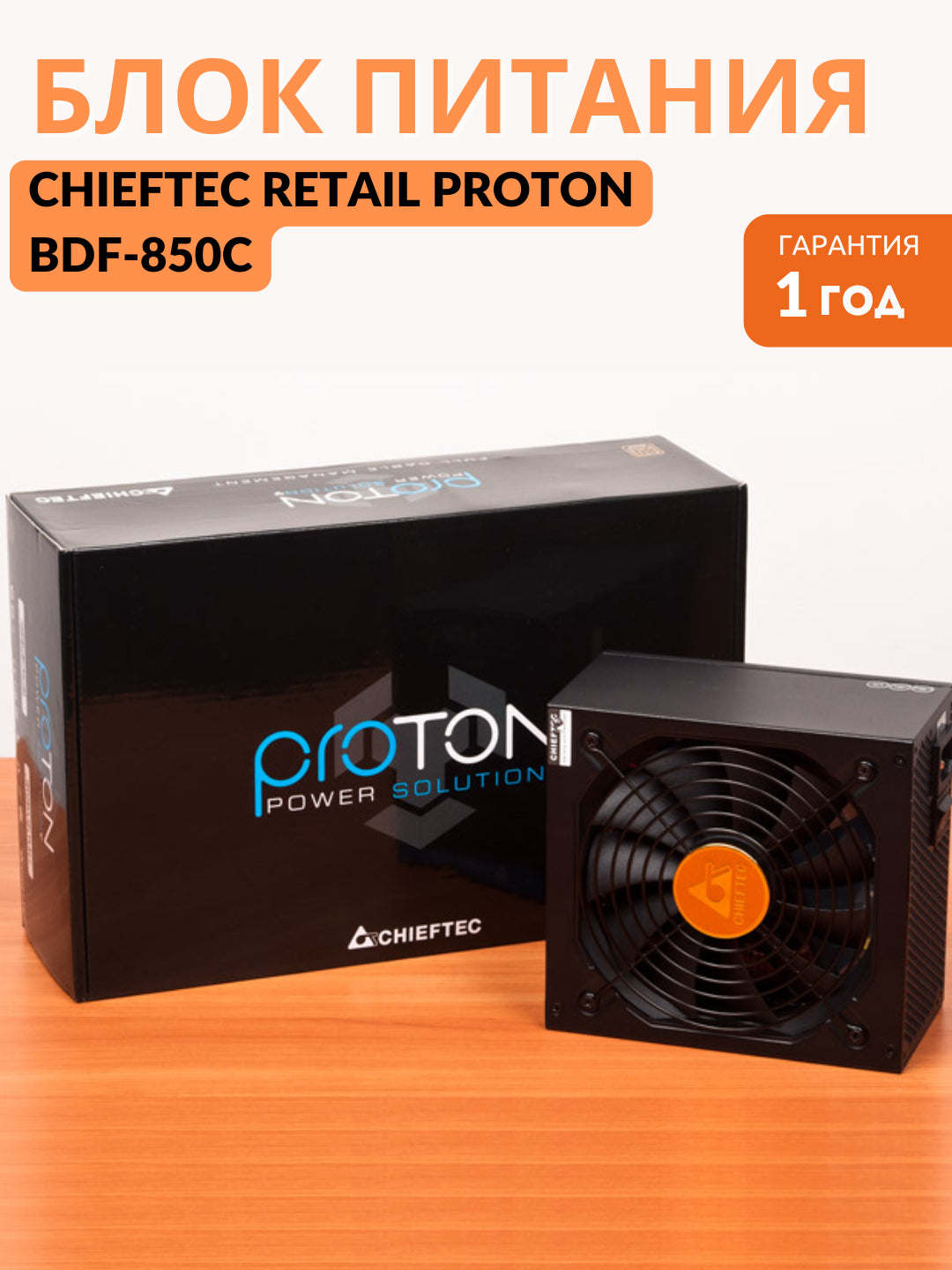

Quvvat manbai CHIEFTEC RETAIL Proton BDF-850C, 850W
1 oyga bo‘lib to‘lash
- 3
- 6
- 9
- 12
- 18
- 24
1 oyga bo‘lib to‘lash
- 3
- 6
- 12
- 18
- 24
- BDF-1000C quvvat manbai PROTON seriyasining bir qismi bo'lgan modulli kabellarga ega 4 ta eng yangi quvvat manbalaridan biridir
- Ushbu modelning afzalligi DC-DC konvertorlariga asoslangan eng zamonaviy sxema bo'lib, chiqishda bitta kuchli +12V liniya mavjud
- Ushbu elektr ta'minoti sezilarli darajada energiya tejash imkonini beradi, shuningdek, o'rnatilgan komponentlarning elektr ta'minotining samaradorligi va barqarorligini oshiradi, bu esa o'z navbatida uzoqroq xizmat qilish muddatini ta'minlaydi
- PROTON seriyali quvvat manbalarining samaradorligi >85% ni tashkil qiladi (80 PLUS BRONZE sertifikati), shu bilan Yevropa Ittifoqi qoidalari talab qilganidek, ENERGY STAR 5.0 va undan yuqori barcha talablariga javob beradi
- Faol quvvat faktorini tuzatish mavjudligi energiya yo'qotishlarini minimallashtirishga yordam beradi. Shunday qilib, nominal ulanish quvvati 850 Vt, 12 voltli liniyada esa - 846 Vt
O'rtacha narx
narxlarni bilib oling
Takliflar soni
narxini bilib oling
Tavsif
Chieftec BDF-850C quvvat manbai 2017 yil o'rtalarida e'lon qilingan Proton seriyasiga tegishli. Seriyaning nomi butunlay yangi; u ilgari kompaniya tomonidan ishlatilmagan. Proton 400 dan 1000 Vt gacha bo'lgan etti modelni o'z ichiga oladi, shuning uchun deyarli barcha oqilona diapazon qoplanadi. Taqdim etilgan modellarning ko'rinishiga qarasangiz, darhol ikkita guruhni ajratib ko'rsatishingiz mumkin: 400, 500, 600 Vt va 650, 750, 850, 1000 Vt quvvatga ega quvvat manbalari. Shunday qilib, bizning oldimizda modellari kamida ikkita turli platformalarda ishlab chiqarilgan seriyalar mavjud, ular Chieftec juda tez-tez uchraydi. Va tanlayotganda, BDF-600S va BDF-650C quvvat manbalari o'rtasidagi farq nafaqat chiqish quvvatida ekanligini tushunishingiz kerak, garchi ikkala modelga tegishli seriyalar bir xil bo'lsa ham.

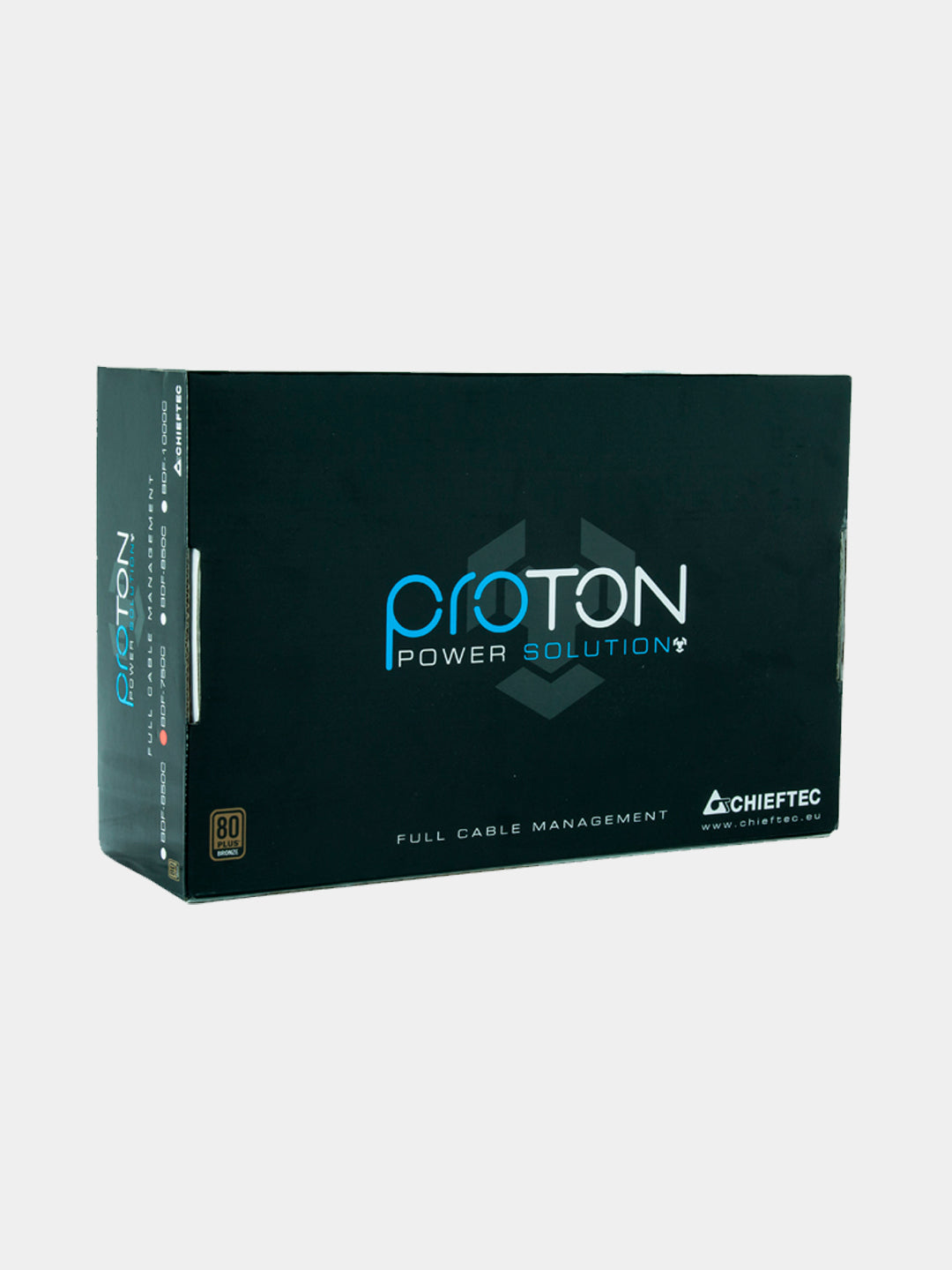

Elektr ta'minoti chakana qadoqlash bilan ta'minlanadi, bu mat rangli bosma karton quti. Quti juda ixcham va qadoqlashning mustahkamligi haqida hech qanday shikoyatlar yo'q. Dizayn minimalizm bilan, bajarilish esa soddaligi bilan yoqadi.

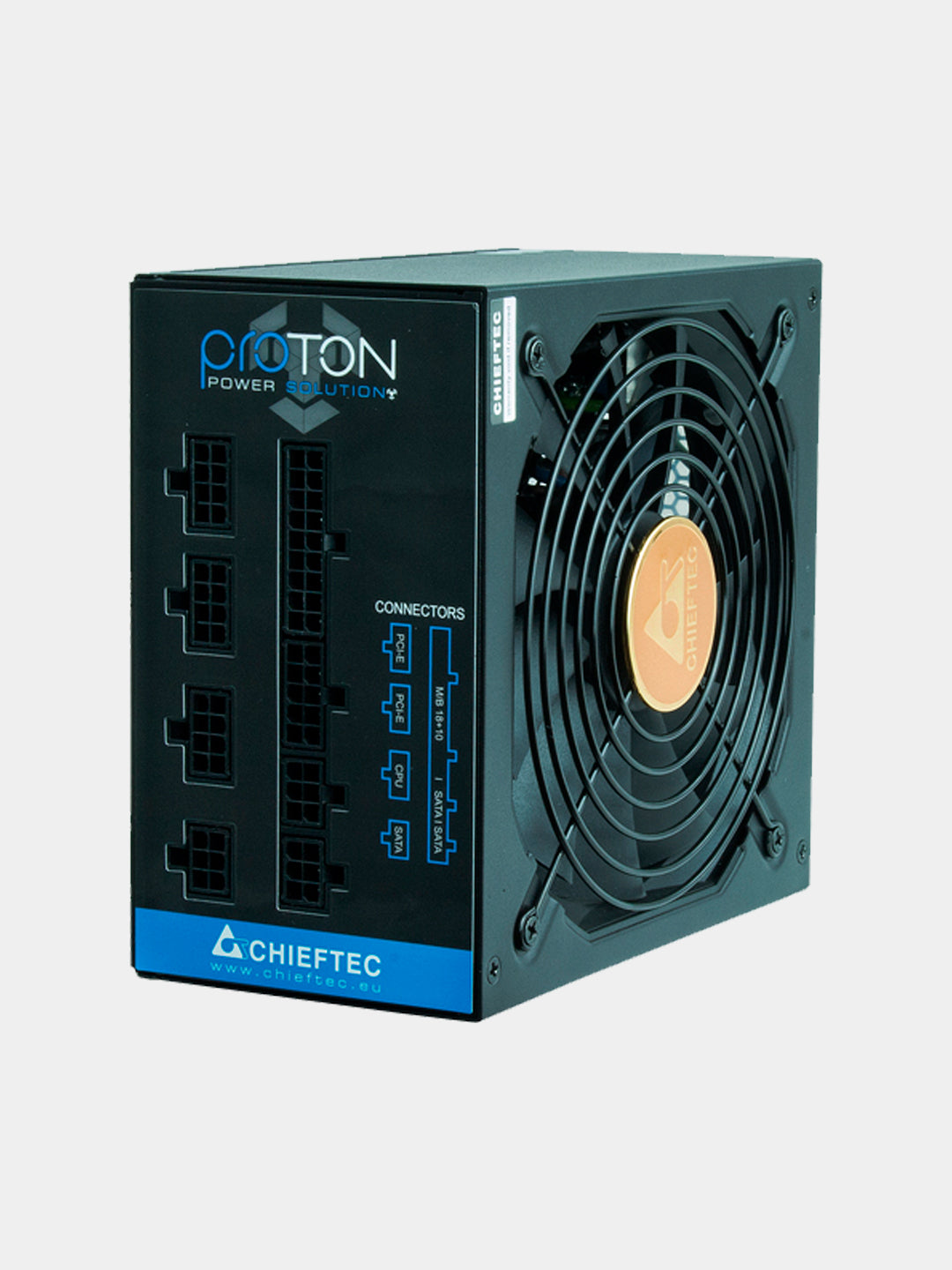

Elektr ta'minoti korpusining uzunligi taxminan 160 millimetrni tashkil qiladi, qoplama nozik tuzilishga ega mat. 140 mm fan katta foydalanishga yaroqli maydonga ega bo'lgan butunlay oddiy simli panjara bilan qoplangan.
Xususiyatlari
Barcha kerakli parametrlar to'liq quvvat manbai qutisida ko'rsatilgan +12VDC avtobus quvvati ko'rsatilgan qiymat 846 Vt. +12VDC avtobus quvvatining umumiy quvvatga nisbati 0,995 ni tashkil etadi, bu ajoyib ko'rsatkichdir.
Simlar va ulagichlar
Ulagich nomi
Ulagichlar soni
Eslatmalar
24 pinli asosiy quvvat ulagichi
1
yig'iladigan
4 pinli 12V quvvat ulagichi
—
8 pinli SSI protsessor ulagichi
2
1 yig'iladigan
6 pinli PCI-E 1.0 VGA quvvat ulagichi
—
8 pinli PCI-E 2.0 VGA quvvat ulagichi
6
uchta simda
4 pinli periferik ulagich
3
ergonomik
15 pinli Serial ATA ulagichi
9
uchta simda
4 pinli Floppy Drive ulagichi
1
Quvvat ulagichlariga simlarning uzunligi
asosiy ATX ulagichiga - 50 sm
8 pinli SSI protsessor soketiga - 55 sm
8 pinli SSI protsessor rozetkasiga - 56 sm
video kartaning birinchi quvvat ulagichiga PCI-E 2.0 VGA quvvat ulagichi - 50 sm, shuningdek ikkinchi shunga o'xshash ulagichga yana 15 sm.
video kartaning birinchi quvvat ulagichiga PCI-E 2.0 VGA quvvat ulagichi - 50 sm, shuningdek ikkinchi shunga o'xshash ulagichga yana 15 sm.
video kartaning birinchi quvvat ulagichiga PCI-E 2.0 VGA quvvat ulagichi - 50 sm, shuningdek ikkinchi shunga o'xshash ulagichga yana 15 sm.
birinchi SATA quvvat ulagichiga - 45 sm, plyus ikkinchisiga 15 sm va uchinchi shunga o'xshash ulagichga yana 15 sm
birinchi SATA quvvat ulagichiga - 45 sm, plyus ikkinchisiga 15 sm va uchinchi shunga o'xshash ulagichga yana 15 sm
birinchi SATA quvvat ulagichiga - 45 sm, plyus ikkinchisiga 15 sm va uchinchi shunga o'xshash ulagichga yana 15 sm
birinchi periferik ulagichga (Molex) - 45 sm, plyus ikkinchisiga 15 sm va uchinchi shunga o'xshash ulagichga yana 15 sm, shuningdek FDD quvvat ulagichiga yana 15 sm.
Istisnosiz, barcha simlar modulli, ya'ni ular faqat ma'lum bir tizim uchun zarur bo'lganlarni qoldirib, olib tashlanishi mumkin.
Bu erda simlarning uzunligi eng katta emas va protsessor quvvat ulagichigacha bo'lgan masofa atigi 55 sm ni tashkil qiladi, bu katta va baland holatlarda yig'ishni qiyinlashtiradi. Yashirin simli tizimlarni ishlab chiqqan zamonaviy holatlar dizaynini hisobga olgan holda, tizimni yig'ishda maksimal qulaylikni ta'minlash uchun 75-80 sm uzunlikdagi shnurlardan birini qilish tavsiya etiladi.
Nisbatan byudjet echimi uchun bu erda juda ko'p SATA Power ulagichlari mavjud - uchta simda 9 dona. Ammo, agar biz bu 850 Vt quvvatga ega model deb hisoblasak, u albatta boshlang'ich darajadagi tizimlar uchun mo'ljallanmagan bo'lsa, ba'zi hollarda uchta shnur etarli bo'lmasligi mumkin, ayniqsa katta va baland holatlarda. haydovchi o'rnatish joylari keng tarqalgan bo'lib ajratilgan. Biroq, 2 ta saqlash zonasi bo'lgan nisbatan standart tizim bloki uchun bu ulagichlar juda etarli bo'ladi.
Asosiy ATX ulagichiga bittadan tashqari olinadigan shnurlar lenta simidan qilingan bo'lib, bu yig'ish qulayligini oshiradi.
Sxema dizayni va sovutish
Elektr ta'minoti faol quvvat faktorini to'g'rilash bilan jihozlangan va 100 dan 240 voltgacha kengaytirilgan kuchlanish diapazoniga ega. Bu standart qiymatlardan past bo'lgan elektr tarmog'idagi kuchlanish pasayishiga qarshilikni ta'minlaydi.
Asosiy yarimo'tkazgich elementlari kichik qanotli uchta ixcham radiatorga o'rnatiladi. +3.3VDC va 5VDC mustaqil manbalari bosma plataga o'rnatiladi va an'anaviy ravishda qo'shimcha issiqlik moslamalari yo'q - bu faol sovutish bilan quvvat manbalari uchun juda xosdir. Elektr ta'minotida asosan Teapo brendi ostidagi kondansatörler, shuningdek, bir qator polimer kondansatörler mavjud - asosan DC / DC konvertor platasida.
